主要内容

本发明目的是提供一种基于好氧水处理工况模拟的仿曝气试验装置，克服了现有的仿曝气实验装置准确性低、模拟工况少、拆卸调整及维护不变、使用成本高的不足。本发明属于污水处理试验装置技术领域，具体涉及一种基于好氧水处理工况模拟的仿曝气试验装置。

该发明专利已通过实验研究阶段，目前处于工程实践应用环节，对增加水体中溶解氧具有至关重要的作用。专利名为基于好氧水处理工况模拟的仿曝气试验装置，申请人为西安理工大学，发明人为程文、王蒙、苏洁、马霞、马腾飞，专利代理机构为西安弘理专利事务所。本发明公开了一种基于好氧水处理工况模拟的仿曝气试验装置，包括进气器，进气器包括进气器本体、前盖板和后盖板，前盖板外侧固定有进气管，后盖板上均匀开有多个出气孔；还包括仿曝气试验发生器，仿曝气试验发生器包括曝气器底盘，第一空心玻璃罩，第二空心玻璃罩，曝气器底盘上均匀开有多个曝气器通孔，在对应的曝气器通孔和出气孔之间通过供气软管相连接，各供气软管上均设置有各自的气量调节阀和逆止反透水阀，各供气软管的一端穿过对应的曝气器通孔伸入在第一空心玻璃罩的内腔后，在该供气软管的端部对应安装有曝气器。

基于好氧水处理工况模拟的仿曝气试验装置特征在于，包括包括进气器，进气器包括柱形空腔结构的进气器本体，进气器本体的前后两端分别对应通过前盖板和后盖板密封设置，前盖板外侧固定有进气管，进气管与进气器内腔相通，后盖板上均匀开有多个出气孔；还包括仿曝气试验发生器，仿曝气试验发生器包括曝气器底盘、以及固定且同轴设置在曝气器底盘上的第一空心玻璃罩和第二空心玻璃罩，第一空心玻璃罩和第二空心玻璃罩为相同材质制成且顶部均开通设置，第二空心玻璃罩的横截面大于第一空心玻璃罩的横截面，第二空心玻璃罩位于第一空心玻璃罩的外部，曝气器底盘上均匀开有多个曝气器通孔，曝气器通孔的数量和后盖板上出气孔的数量相同，在对应的曝气器通孔和出气孔之间通过供气软管相连接，各供气软管上均设置有各自的气量调节阀和逆止反透水阀，各供气软管的一端穿过对应的曝气器通孔伸入在第一空心玻璃罩的内腔后，在该供气软管的端部对应安装有曝气器。

推广应用前景

1、应用范围:水处理设备领域，试验仪器制造领域。

2、市场需求及经济效益分析

本发明具有操作简单，调整及维护方便、模拟准确性高，可完成多种工况下实验模拟等优点，从而极大的提高的实验的稳定性和精度，降低了实验成本。

合作方式

合作开发或技术服务。

接产条件

实验设备制造企业或水处理装备制造企业。

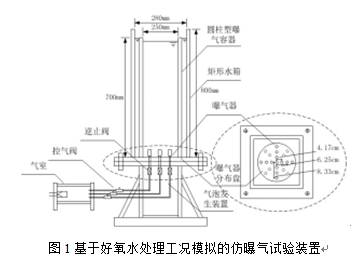

图片资料

  说明：基于好氧水处理工况模拟的仿曝气试验装置工作过程，将进气管与外部进气设备相连接，在第一空心玻璃罩内腔以及第一空心玻璃罩和第二空心玻璃罩之间，均填充与第一空心玻璃罩材质相同折射率的液体。整个供气管路为单向密闭通路：带压气体从供气设备进入进气管，再通过进气均化器均匀输入进气器内腔，并由于阻气罩帽的阻挡作用变成缓慢溢入状态。在进气器内气体压力达到一定值后，带压气体经各供气软管定量定速定压输出至第一空心玻璃罩的内腔，最终带压气体经对应的曝气器输出气泡羽流柱，完成工况模拟。

  该装置可以模拟多种工况下，气泡羽流运动状况及水处理效果。可以帮助寻找最优的曝气工况，提高曝气效率，降低处理能耗，对于贯彻落实国家提出的“以高新技术改造传统产业”以及“通过实施节能减排，创建节约型社会”的大政方针具有重要的现实意义。
