基于PIV/LDV的可视化流动实验平台

  • 时间:2017-05-17 11:05:14
  • 来源:技术研究院

主要内容

可视化实验平台的动力设备扬程可达80m,流量为200m3/h,出口水温可达90℃。整个实验回路,除试验段可根据实验要求灵活变更之外,其余部分都采用不锈钢管制成。实验所用工质为去离子水,可以保证系统部件不结垢、不腐蚀,从而保证流动和传热过程的可靠性和准确性。变频泵与实验回路上的阀门配合,保证实验系统的压力和流量能够达到测量参数。

实验平台配有粒子图像测速仪(Particle Image VelocimetryPIV),可以记录大量空间点上的速度分布信息,并可提供丰富的流场空间结构以及流动特性;激光多普勒测速仪(Laser Doppler VelocimeterLDV),可以比较容易地实现二维、三维等流动的测量,并获得各种复杂流动结构的定量信息。同时,实验平台配套有艾默生科式质量流量计、压力、差压传感器等高精度的测量仪器。

技术特点

该可视化实验平台通用性强,安全可靠。可广泛应用于水利、流体机械、动力工程、核电等领域各类设备和流场的可视化测量,以及动力循环特性研究、仪器仪表测量精度验证等。

合作方式

技术咨询、技术开发、技术服务。

合作费用

根据服务内容面议。

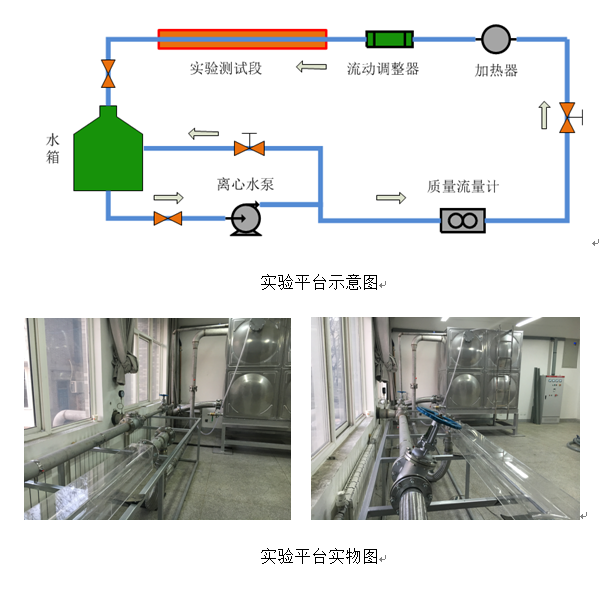

相关照片
